消防水泵出水管設置要求

　　消防水泵出水管路應能承受一定的壓力，保證不漏水，布置上應符合下列規定：

　　1、一組消防水泵應設不少于兩條的輸水干管與消防給水環狀管網連接，當其中一條輸水管檢修時，其余輸水管應仍能供應全部消防給水設計流量；

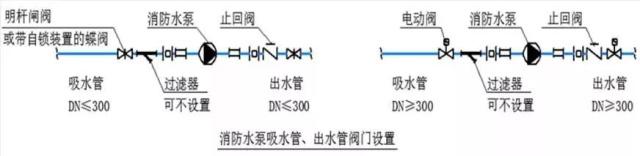

　　2、消防水泵的出水管，上應設止回閥、明桿閘閥；當采用蝶閥時，應帶有自鎖裝置；當管徑大于DN300時，宜設置電動閥門；

　　3、消防水泵出水管的直徑小于DN250時，其流速宜為1.5m/s~2.0m/s; 直徑大于DN250時，宜為2.0m/s~2.5m/s；

　　4 、消防水泵出水管道穿越外墻時，應采用防水套管；當穿越墻體和樓板時，應加設套管,套管長度≥墻體厚度，或應高出樓面或地面50mm；套管與管道間隙應采用不燃材料填塞，管道的接口不應位于套管內；

一、壓力表設置要求

　　消防水泵吸水管和出水管上應設置壓力表，并應符合下列規定：

　　1、消防水泵出水管壓力表的最大量程不應低于其設計工作壓力的2倍，且不應低于1.60MPa；

　　2、消防水泵吸水管宜設置真空表、壓力表或真空壓力表，壓力表的最大量程應根據工程具體情況確定，但不應低于0.70MPa ，真空表的最大量程宜為-O.10MPa；

　　3、壓力表的直徑≥100mm，應采用直徑≥6mm的管道與消防水泵進出口管相接，并應設置關斷閥門。

二、流量和壓力測試裝置

　　一組消防水泵應在消防水泵房?jī)?nèi)設置流量和壓力測試裝置， 并應符合下列規定：

　　1、單臺消防水泵的流量不大于20L/s、設計工作壓力不大于0.50MPa時，泵組應預留測量用流量計和壓力計接口，其他泵組宜設置泵組流量和壓力測試裝置；

　　2、消防水泵流量檢測裝置的計量精度應為0.4級（允許誤差占?jí)毫Ρ砹砍痰陌俜謹?shù))，最大量程的75%應大于最大一臺消防水泵設計流量值的175% (2.33倍）；

　　3、消防水泵壓力檢測裝置的計量精度應為0.5級，最大量程的75%應大于最大一臺消防水泵設計壓力值的165%(2.2倍）；

　　4、每臺消防水泵出水管上應設置DN65的試水管，并應采取排水措施。

三、消防水泵的啟動裝置

　　1、消防水泵應能手動啟停和自動啟動兩種方式。從接收到啟動信號到正常運轉應≤2min，且啟動后不能自動控制水泵停止運轉（消防案不應設置自動停止的控制功能，消防泵的停止工作應由具有權限的工作人員根據大災撲救情況確定）；

　　2、消防水泵控制標在平時應處于自動控制狀態；

　　3、消火栓按鈕不宜直接啟動消防泵，需要一個報警信號。但消火栓按鈕可作為發出報警信號的開關或啟動干式消火栓的快速啟閉裝置；

　　4、消防水泵應有消防水泵①出水干管上設置的壓力開關、高位水箱出水管上的②流量開關，或③報警閥壓力開關等信號直接啟動。消防水泵房?jī)?nèi)的壓力開關宜引人消防泵控制柜內。

四、消防水泵的動力裝置

　　消防轉輸泵的供電應符合消防泵的供電要求。消防泵、消防穩壓泵及消防轉輸泵應有不間斷的動力供應，也可采用內燃機作為動力裝置。雙電源切換時間<2s，一路電源與內燃機動力切換時間<15s。
